Настройка АТС canmos осуществляется при помощи программирования АТС canmos в web интерфейсе или для опытных пользователей при помощи базы данных.

---

Программируемые АТС

Инструкция по программированию АТС CANMOS в WEB интерфейсе



Для чего нужна АТС canmos

 АТС CANMOS — это автоматическая телефонная станция операторского класса, построенная на базе VoIP-сервера телефонии Asterisk с открытым исходным кодом. Специалистами CANMOS была проделана большая работа для придания АТС максимальной гибкости в настройке, в управлении правами и услугами.

Вы оператор или крупная компания, у вас большое количество клиентов и/или множество подразделений и вам жизненно необходимо оптимальное по цене и качеству решение для организации телефонной связи.

Функциональные особенности ATC canmos.
1. Возможность привязки к биллинговой системе.
2. Настройка ограничений по разным критериям (количество линий, длительность разговоров, дневные лимиты по деньгам и т.д.).
3. Предоставление клиентам веб-интерфейса для самостоятельного управления услугами и просмотра детализации.
4. Отказоустойчивая система, защищенная как аппаратно, так и программно.
5. Возможность построения кластера.
6. Работа с различными каналами связи (OKC-7, SIP, IAX2, H.323)
7. Возможность ограничения по местным, междугородным и международным вызовам.

Программирование АТС canmos в web интерфейсе происходит следующим образом:

1. Вы «заводите» клиента в систему.
2. Создаете клиенту пользователя, например для системного администратора клиента.
3. Выдаете внешние и внутренние линии.

С этого момента клиент сможет настроить необходимый ему функционал самостоятельно.

Навигация

Описание разделов

Обзор — в этом разделе происходит программирование АТС canmos, управление основными настройками клиента: внутренние и внешние номера, VoIP порты, голосовое меню, звуковые сообщения, активные вызовы, группы перехвата и т.д.

Классификаторы — списки контактов, которые используются в различных «черных и белых» списках, автоматических звонках.

Телемаркетинг — отвечает за автоматические звонки абонентам.

Система — общие настройки системы.

Сеть/Адреса — список сетевого оборудования подключенных в данный момент к серверу.

Клиенты — список клиентов, обслуживаемых данным сервером.

Пользователи — список пользователей клиента.

Детализация — детализация вызовов.

Выход — выход из веб-интерфейса.

Настройка отображения таблиц

 Данная настройка позволяет отображать выбранные колонки в таблицах. Данная настройка сохраняется только в браузере. Программирование АТС canmos и сохранение настроек в браузере.На другом компьютере нужно настраивать заново.

Пример настройки

Создание компании

1. Первоначально необходимо создать клиента в разделе Клиенты → Создать (рис.1).

Рисунок 1: Создание клиента

2. Задать ему необходимые ограничения, см. вкладку Ограничения (рис.2).

Рисунок 2: Ограничения для клиента

  Создание пользователя

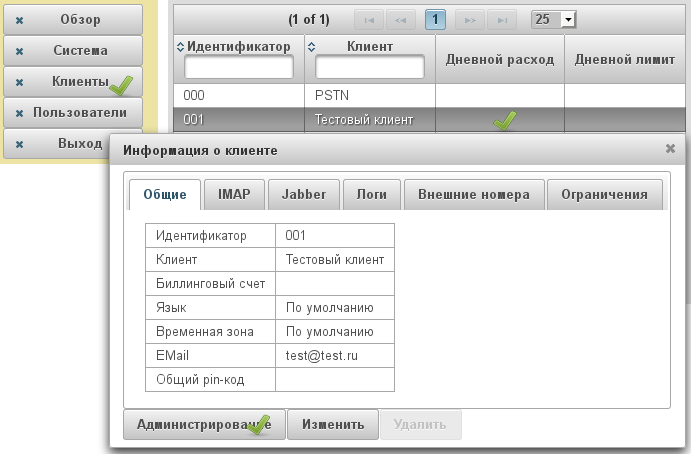

1. Для создания пользователя для администратора клиента необходимо выбрать компанию в разделе Клиенты и нажать Администрирование (рис.3).

Рисунок 3: Администрирование клиента

2. Далее зайти в раздел Пользователи и нажать кнопку Создать (рис.4).

Рисунок 4: Создание пользователя

3. Указываете биллинговый счет, имя пользователя, пароль пользователя, язык, временную зону, email (рис.5). В тестовой системе биллинговый счет лучше оставлять пустым.

Рисунок 5: Создание пользователя

4. Создание пользователя и наделение его правами, программирование АТС canmos. Назначить права для пользователя. Вкладка Права, выставить права, указанные на картинке, и нажать Сохранить (рис.6).

Рисунок 6: Назначение прав пользователю

Выделение номеров

1. Для выделения номеров необходимо зайти в раздел Администрирование компании, как было показано на рисунке 3. У вас автоматически откроется раздел Обзор компании, которую вы выбрали. Далее выбираем раздел Ресурс нумерации → Внешние номера → Добавить (рис.7). В появившемся окне выбираем нужный номер телефона.

Рисунок 7: Добавление внешнего номера

2. Дальше необходимо выделить внутренние номера. Для этого надо зайти в раздел Порты → Порты VoIP → Создать (рис.8), и выбрать нужный протокол VoIP.

Рисунок 8: Создание порта

3. Задать пароль на вкладке VoIP, для этого надо нажать на поле VoIP пароль правой кнопкой мыши и выбрать любой из предложенных вариантов. Простые пароли лучше не задавать (рис.9).


Рисунок 9: Задание пароля для порта

4. Если ваше оборудование или SIP-клиент находится за натом (NAT), то в настройках порта это надо выставить, также в этом случае голосовой трафик надо пускать через сервер (рис. 10). Это можно сделать на вкладке VoIP, и нажать Cохранить.

Рисунок 10: Настройка NAT на порте



Создание диалплана

Дальнейшие настройки и программирование АТС canmos, может сделать пользователь клиента самостоятельно. Для примера зайдем под ним в систему и создадим диалплан для созданного ранее порта.

1. Заходим под пользователем клиента, входим в режим администрирования, как показано на рисунке 3. Открываем меню настройки внутренних номеров. Ресурс нумерации → Внутренние номера → Создать, вводим нужный нам внутренний номер и нажимаем Сохранить (рис.11).

Рисунок 11: Создание внутреннего номера

2. Теперь нам надо, чтоб при звонке на номер 100 звонок уходил на наш ранее созданный порт. Для этого нажимаем кнопку Изменить или, если вы закрыли окно, выбираем наш внутренний номер 100 и нажимаем кнопку Изменить (рис.12).

Рисунок 12: Вход в настройке диалплана

3. В открывшемся окне нажимаем мышкой (левой клавишей) на любом свободном месте. Откроется окно для создания очередного шага диалплана. В нем выбираем вкладку Действие. В пункте Действие указывается, какое действие будет происходить при прохождении звонка на этом шаге диалплана. Нажимаем на пункт Действие (рис.13).

Рисунок 13: Выбор действия

4. В выпадающем меню выбираем SIP и выбираем наш порт, на который должен прийти звонок с внутреннего номера 100 (рис.14). После этого нажимаем Закрыть. Видим графическое представление нашего диалплана, это значит что при звонке на номер 100 звонок будет уходить на SIP порт с названием Линия 1 в любые дни и в любое время. Если нас это устраивает, нажимаем Сохранить в левом нижнем углу.

Рисунок 14: Выбор порта

5. Для совершения звонка с одного номера на другой нам нужен второй телефон, для его создания надо выполнить пункты: c 2 по 4. Выделение номеров и Создание диалплана. После этого можно будет совершать звонки с одного номера на другой.

Создание диалплана с условием

Для построения диалплана с большим количеством шагов нам надо вначале создать какой-нибудь компонент из пункта Компоненты диалплана. Если мы его уже создали, то давайте рассмотрим - как его добавить вторым шагом. Для этого нам надо опять нажать на свободное пространство в графическом отображении диалплана и в сплывающем окне произвести соответствующие настройки.

Рисунок 15: Создание 2 шага

1. На вкладке действия выбираем наш компонент, как показано на рисунке 14. Пусть это будет звуковое сообщение, которое мы предварительно загрузили (рис.15). Как загрузить звуковое сообщение и создать дополнительные компоненты для диалплана можно посмотреть в разделе Компоненты диалплана.

2. На вкладке Слои нужно посмотреть, какой номер у созданного нами шага (рис.16) и нажимаем закрыть.

Рисунок 16: Номер шага (слоя)

3. Теперь нам надо связать созданный нами шаг 2 с шагом 1. Для этого нам надо зайти в предыдущий шаг, на котором заканчивается обработка звонка. В графическом отображении на этом элементе будет заканчиваться серая стрелка (рис.17).

Рисунок 17: Элементы диалплана

4. И указываем: по какому условию звонок будет переходить на наш звуковой файл (шаг 2). Выберем условие Нет ответа. После этого в графическом отображении серая стрелка появится между SIP Линия 1 и Звуковое сообщение moh (рис.18).

Рисунок 18: Соединение элементов диалплана

5. Для работы условия Нет ответа необходимо задать время, после которого звонок считать не отвеченным. Время задается на вкладке Действие, пункт Таймаут. В нашем случае это 5 секунд (рис.19).

Рисунок 19: Время не ответа

6. После внесенных изменений необходимо нажать Закрыть и Сохранить. Теперь если будет совершен звонок на номер 100 и не будут брать трубку в течении 5 секунд, звонок перейдет на шаг 2 и будет проигрываться звуковое сообщение.

Таким образом пользователь клиента может самостоятельно создавать диалплан с необходимыми условиями и количеством шагов. Для внешних линий диалплан строится таким же образом. Какие условия и какие компоненты можно создавать - описано в разделах ниже: Компоненты Диалплана и Условия диалплана.

Компоненты диалплана

Очереди обработки вызовов

Используется для распределения звонков на нескольких абонентов. При поступлении звонка в очередь, абоненты находящиеся в очереди будут вызываться в зависимости от стратегии распределения звонка. Возможные варианты распределения звонков:

• ringall: вызываются все доступные участники до тех пор, пока кто-то из них не ответит на вызов (по умолчанию).

• leastrecent: Вызывается первый свободный участник, который меньше всего вызывался из этой очереди.

• fewestcalls: Вызывается первый свободный участник, который обработал наименьшее количество вызовов из данной очереди.

• random: случайным образом вызывается не занятый участник, обрабатывающий очередь.

• rrmemory: циклическое распределение с памятью, запоминается последний участник, ответивший на вызов.

  На данный момент в веб-интерфейсе реализована возможность одновременного вызова всех абонентов находящихся в очереди.

Рисунок 20: Создание очереди

Для создания номера переадресации необходимо войти в режим администрирования клиента как показано на рисунке 3. На открывшейся странице в центральной части выбрать Сервисы → Очереди обработки вызовов → Создать (рис. 20). При создании очереди необходимо задать названии очереди, группу перехвата, язык. Добавить абонентов в очередь можно на вкладке Агенты, это могут быть как VoIP порты так и номера переадресации. В очереди можно использовать дополнительные виды обслуживания (ДВО), как и в других элементах диалплана.

Номера переадресации

Для создания номера переадресации и дальнейшего программирования АТС canmos необходимо войти в режим администрирования клиента как показано на рисунке 3. На открывшейся странице в центральной части выбрать Сервисы → Номера переадресации → Создать (рис. 21).

Рисунок 21: Создание номера переадресации

Описание настроек на вкладке Общие:

Номер — номер на который будет производится переадресация. Пример: 89161234567.

Описание — описание для чего был создан данный Номер переадресации.

Название — название Номера переадресации.

Язык — этот пункт сделан для проигрывания звуковых сообщений на разных языках, если они у вас есть. Можно оставить его по умолчанию.

Описание настроек на вкладке ДВО (дополнительные виды обслуживания):

Перевод — возможность перевода звонка при переадресации.

Перехват — возможность перехвата звонка при переадресации.

Удержание звонка — возможность удержания звонка при переадресации.

Парковка вызова — возможность парковки вызова при переадресации.

Автоматическая запись — автоматическая запись разговора при переадресации.

Запись по запросу -возможность включения записи разговора при переадресации.

Возврат вызова — возврат вызова в случае не удачной переадресации.

Только гудки — звучание телефонных гудков во время переадресации вызова.

Передача видео — возможность передачи видео при переадресации.

Описание настроек на вкладке Ограничения:

Длительность входящих — максимальная допустимая длительность входящих звонков.

Количество входящих — максимальное количество одновременных входящих вызовов.

После создания данного элемента его можно использовать при составлении диалплана. В диалплане данный номер переадресации можно найти в пункте Заданный номер.

Голосовое меню

Рисунок 22: Создание голосового меню

Для создания голосового меню необходимо войти в режим администрирования клиента как показано на рисунке 3. На открывшейся странице в центральной части выбрать Сервисы → Голосовые меню → Создать (рис. 22).

Описание настроек на вкладке Общие:

Время ожидания — время ожидания ввода цифр.

Внутренние номера — включение возможности донабора номера.

Анонс — указание файла со звуковым сообщением. Файл должен быть предварительно загружен в систему в разделе Медиаресурсы → Медиафайлы

Описание — описание, для чего было создано данное Голосовое меню.

Название — название Голосового меню.

Язык — выбор языка Голосового меню.

Описание настроек на вкладке ДВО (дополнительные виды обслуживания):

В этом пункте настраивается: будет ли проигрываться звуковой файл или нет. Если необходимо проигрывать звуковое сообщение, то можно оставить все по умолчанию или установить Замену гудков. Если нужно чтобы звучали гудки, установите Только гудки.

Описание настроек на вкладке Меню:

Привязка номера клавиши к внутреннему номеру компании.

Описание настроек на вкладке Ограничения:

Длительность входящих — максимальная допустимая длительность входящих звонков.

Количество входящих — максимальное количество одновременных входящих вызовов.

Факсы

На данный момент с помощью веб-интерфейса возможно только принимать факсы. Для этого в диалплане существует элемент Сервис → Service/FAXRECEIVER. После получения факса его можно скачать из Детализации.

Классификаторы

Используется для распределения звонков по различным спискам (классификаторам). Может быть использован для блокировки входящих вызовов по номеру телефона или приоритетной обработки вызовов от важных клиентов.

Рисунок 23: Создание классификатора

Для создания классификатора необходимо в левом меню выбрать раздел Классификаторы и нажать создать (рис.23).

В появившемся окне заполняем название и описание, нажимаем сохранить. Классификатор создан, теперь надо добавить в него номера которые мы будем обрабатывать. Для этого переходим на вкладку Контакты, нажимаем Изменить и Создать. Заполняем поля Наименование, Описание, CLIP. Номер телефона вводится в международном формате через +7. Нажимаем Сохранить.

Рисунок 24: Классификатор. Добавление контакта.

В дальнейшем можем использовать данный элемент (Классификатор) в диалплане. Для примера далее будет показано как его использовать. Заходим в нужный нам номер из раздела Ресурс нумерации. Добавляем новый элемент Сервис → Классификатор вызовов. Выбираем созданный нами классификатор и куда отправлять вызов в случае нахождения номера в списке и его отсутствия.

Рисунок 25: Классификатор. Настройка диалплана

Условия диалплана

В поле Уровень показывается номер шага данного элемента диалплана. В остальных полях указывается номер шага следующего элемента, на который должен перейти вызов.

Переадресация — всегда выполняется первая, вне зависимости от того что установлены другие условия.

После ответа — выполняется после завершения какого либо действия. Например это условие может быть установлено на шаге с проигрывание звукового сообщения.

Нет ответа — срабатывает после истечения времени ожидания. Время ожидания задается в этом же окне на вкладке Действие → Таймаут (параметр задается в секундах).

По занято — если порт указанный на этом шаге занят, будет срабатывать это условие.

Нет маршрута — срабатывает в случае если порт указанный на этом шаге не доступен, например SIP порт не зарегистрирован на сервере.

Дополнительный функционал

Группы перехвата

Группа перехвата — это абоненты, находящиеся в одной группе с возможностью перехватить на себя входящий звонок (сочетание клавиш 888#), если другой абонент занят или отсутствует на рабочем месте.

Рисунок 26: Создание Группы перехвата звонка

Для создания голосового меню, необходимо войти в режим администрирования клиента как показано на рисунке 3. На открывшейся странице в центральной части выбрать Группы перехвата → Создать (рис.26).

Описание настроек на вкладке Описание:

Группа — номер Группы перехвата.

Описание — название Группы перехвата. Пример: Менеджеры.

Рисунок 27: Добавление в Группу перехвата

Для заведения абонентов в группу перехвата, необходимо в настройка Порта задать Группу перехвата (рис.27).

Детализация вызовов

Для просмотра совершенных вызовов, получение статистических данных необхидимо программирование АТС canmos в разделе детализация, полученных факсов или прослушивания записанных разговоров необходимо зайти в раздел Детализация вызовов (рис.28).

Рисунок 28: Детализация вызовов

Замена гудков и музыка на удержании (Медиапакеты)

Раздел Медиаресурсы делится на 2 пункта:

Медиапакеты — объединяют звуковые файлы в пакеты. Медиапакет, который стоит по умолчанию, будет использоваться для музыки на удержании (в разделе ДВО — замена гудков).

Медиафайлы — это отдельные звуковые файлы из Медиапакетов, которые в дальнейшем можно использовать в составлении диалплана.

Рисунок 29: Выбор Медиапакета по умолчанию

Если вам необходимо загрузить звуковой файл для использования в качестве музыки на удержании, необходимо зайти в режим администрирования клиента. В открывшемся окне зайти в раздел Медиаресурсы → Медиапакеты и выбрать пакет помеченный звездочкой (*) (рис. 29).

В открывшемся окне нажать Загрузка файла, далее выбрать файл на вашем компьютере. Файл загружен, можно закрыть окно. Теперь этот файл будет использоваться, если вы в настройках порта или очереди на вкладке ДВО поставили замена гудков.

Для использования файла в диалплане необходимо в начале создать Медиапакет. Загрузить в него нужный файл. Далее зайти в Медиафайлы нажать Создать, в открывшемся окне выбрать Медиафайл (файл который вы загрузили в Медиапакет), дать Описание, Название. Если необходимо использовать разные файлы, для клиентов с разными языками, можно задать Язык. Нажать Сохранить (рис. 30).

Рисунок 30: Создание Медиафайла

После этого мы можем использовать наш файл в диалплане, он будет в разделе Звуковые сообщения.

Телемаркетинг

Используется для совершения автоматических звонков. Можно применять для оповещения (информирования) абонентов или совершения большого количества автоматических звонков.

Для работы этого модуля необходимо:

1. Создать базу контактов в разделе Классификаторы.

2. Сделать внутренний номер с диалпланом. В котором будет описано что делать системе после ответа абонента.

Пример настройки компании по обзвону клиентов. Сценарий будет такой:

1. Поочередно совершаются исходящие звонки по выбранным Классификаторам (контактам).

2. Клиент отвечает на звонок.

3. Ему проигрывается информационное голосовое сообщение, после чего предлагается для консультации соединить с менеджером или повесить трубку.

4. По окончании разговора, все повторяется с пункта 1.

Для настройки нам необходимо сделать Голосовое меню, Внутренний номер, Классификаторы, Исходящую компанию в Телемаркетинге. Поскольку все пункты кроме Телемаркетинга описаны выше, далее будет показано как их использовать в исходящей компании.

Рисунок 31: Телемаркетинг. Создание исходящей компании.

Заходим в раздел Телемаркетинг и нажимаем кнопку Создать. Где указываем Название (например Оповещение о долгах), Описание (например дата создания компании), Номер обработки (Внутренний номер с диалпланом). Нажимаем Сохранить (рис. 31).

После создания компании необходимо добавить контакты из Классификаторов. Для этого в окне настройки исходящей компании компании выбираем вкладку Классификаторы, нажимаем Изменить и Добавить. Выбираем нужные контакты (рис.32).

Рисунок 32: Телемаркетинг. Добавление Классификаторов.

Настройка исходящей компании закончена, для запуска надо изменить статус с Заблокирована на Активна.

Статусы компаний:

Заблокирована — еще не запускалась.

Активна — выполняется в настоящее время.

Завершена — звонки были совершены по всем классификаторам (клиентам).

Активные вызовы

Данный пункт меню позволяет просматривать активные звонки, совершаемые клиентом. Данные обновляются раз в 10 секунд. Доступно только отображение вызовов, управлять или нельзя.

Администрирование

Рассмотрим каким образом можно управлять клиентами и пользователями в Canmos АТС. В нашей системе существуют различные ограничения которые можно накладывать на клиентов, пользователей, VoIP порты и элементы диалплана.

Структура прав пользователей

Администратор системы считается пользователь у которого есть права «Управление системой» и «Вход по HTTP». Это максимальные права которые дают возможность входить в веб-интерфейс Canmos АТС и изменять любые настройки системы, клиентов и пользователей.

Администратор клиентов. В данной категории пользователей могут состоять как различные менеджеры, которые работают с клиентами, так и техническая поддержка клиентов. Они могут управлять клиентами и пользователями. Могут задавать общие ограничения на клиентов и указывать биллинговый счет.

Какие права необходимы:

• Просмотр настроек клиентов

• Просмотр детализации клиентов

• Управление вызовами клиентов

• Изменение клиентов

• Добавление клиентов

• Удаление клиентов

Администратор клиента. Это системный администратор клиента или максимально приближенное к этой должности лицо. Который может управлять пользователями клиента. Может задавать ограничения только на пользователей своей компании.

Какие права необходимы:

• Просмотр настроек пользователей

• Просмотр детализации пользователей

• Управление вызовами пользователей

• Изменение пользователей

• Добавление пользователей

• Удаление пользователей

Пользователь клиента. Это обычный сотрудник клиента, который может управлять только выделенными ему номерами (городским, внутренним), просматривать детелизацию.

Какие права необходимы:

• Просмотр настроек

• Просмотр детализации

• Управление вызовами

• Изменение настроек

Дополнительные наборы прав и их программирование

Авторизация по pin-коду — для звонков с помощью PIN кодов.

Авторизация по CLIP — используется для работы Callback.

Использование WEB-служб — используется для работы Callback приложения на Android.

Расширенные настройки — отображение расширенных настроек в веб-интерфейсе.

Телемаркетинг — дает возможность создавать компании автоматической обзвонки.

Все выше перечисленные элементы прав можно комбинировать в различных вариациях.

	Администратор системы	Администратор клиентов	Администратор клиента	Пользователь клиента
Добавление / Удаление клиентов	+	+	-	-
Добавление / Удаление пользователей	+	+	+	-
Добавление / Удаление внутренних номеров	+	+	+	-
Добавление / Удаление городских номеров	+	+	-	-
Добавление / Удаление VoIP портов	+	+	-	-
Изменение диалплана номеров клиента	+	+	-	-
Изменение диалплана номеров пользователей	+	+	+	-
Сети / Адреса	+	+	-	-
Системные настройки	+	-	-	-

Глоссарий

Внешние номера — городские телефонные номера, выделяемые для Клиента;

Внутренние номера — внутренние номера Клиента, которые привязываются к Портам или Сервисам.

Голосовые меню — голосовое сообщение с предложением выбора заранее определенных пунктов меню и до набора короткого номера сотрудника;

Группы перехвата — абоненты, находящиеся в одной группе, могут перехватывать телефонные звонки направленные на другие номера в пределах группы;

Звуковые сообщения — см. медиафайлы;

Заданный номер — см. Номера переадресации;

Клиенты - организации или подразделения компании подключенные к АТС;

Медиапакеты — используется для объединения Медиафайлов, также может указываться в качестве источника для Музыки на удержании (MOH);

Музыка на удержании (MOH) — медиапакет, используемый по умолчанию. Музыкальные файлы из него будут использоваться для проигрывания во время удержания звонка или ожидания на линии;

Медиафайлы — звуковые файлы, которые будут использоваться для создания Голосового меню, Звуковых сообщений и замены гудков;

Номера переадресации — используются для переадресации звонка на городской или мобильный номер;

Очереди обработки вызовов — используется для объединения внутренних портов в группы для обработки звонков;

Пользователи — учетные записи для доступа к АТС, закрепляются за Клиентами;

Ресурс нумерации — внутренние и внешние номера назначенные Клиента;

Порты — настройки линий для подключения оконечных устройств;

Ящики голосовой почты — возможность оставить голосовое сообщение. Звуковой файл отправляется по электронной почте для последующего прослушивания, также указывается номер, с которого совершен звонок и время звонка.
