Витая параПриводим видеоролик и пошаговую инструкцию, которые позволят вам правильно обжать сетевой кабель “витая пара”.

Чтобы обжать витую пару вам потребуется кабель, длиной до 100 м (это предельная длина, на которой используется стандартный UTP кабель), коннекторы RJ-45 и специальный инструмент — обжимные клещи или, как еще их называют, кримпер («обжимка»). Или обратиться  к специалистам  компании canmos если Вы находитесь в Москве ЦАО.

Обжимные клещи имеют три рабочих области. У рукоятки располагается нож для обрезания проводников, у некоторых кримперов есть выемка, необходимая для снятия внешней изоляции с круглого кабеля. Кримпер имеет специальное гнездо, в котором и обжимается разъем.

Обжимка витой пары начинается с того, что необходимо зачистить кабель примерно на 2 см от внешней изоляции. Следите за тем, чтобы не была надрезана изоляция самих проводов. Затем пары нужно развести, расплести и выровнять провода. Проводники после этого располагаются в соответствии с выбранной схемой подключения. Для подключения компьютера к коммутатору или маршрутизатору оба конца витой пары обжимаются по одной схеме прямого линка, т.е. если развернуть разъем RJ-45 контактами вверх, то они должны располагаться слева направо в следующей последовательности:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Удалять изоляцию самих проводов не надо, просто подравнять проводки под одну линию. Когда проводники расположены в нужной последовательности и выровнены, их следует вставить в коннектор. При этом срезы проводников должны доходить до конца углублений, предназначенных для них и не перепутываться. После этого нужно поместить коннектор в гнездо обжимки до упора. Сжав ручки клещей до характерного щелчка фиксатора вилки мы получим обжатый кабель. Штекер готов к использованию. Подобным образом и по той же схеме разводки обжимают и другой конец кабеля.

Для проверки как обжата витая пара, можно воспользоваться специальным тестером, либо проверить, подключив кабель к двум компьютерам или к компьютеру и роутеру: если "нет сети" или сеть работает неустойчиво, то скорее всего кабель обжат неверно или недожат в разъемах.

В данном видеоролике демонстрируется, как обжать витую пару для подключения компьютера к коммутатору или маршрутизатору. Оба конца витой пары обжимаются по одной схеме.

{mp4}vitaja_para{/mp4}

Это же видео "Как правильно обжимать коннекторы RJ-45" есть в сети на youtube, rutube и множественных перепостах.

Как правильно обжимать коннекторы RJ-45




  Обжим витой пары RJ-45

Для проведения процедуры обжимки кабеля нам потребуется:

А) Кабель типа UTP. Для примера будем использовать кабель UTPcat5 или, иначе говоря, витая пара (twisted pair) – Рис.1. Длина кабеля не должна быть более 100 метров, это связано с ограничениями, накладываемыми технологией передачи сигнала по данному типу кабеля.

Кабель UTP - витая пара

Рисунок 1.  Кабель UTPcat 5

Б) Обжимные клещи или кримпер (crimper) – Рис. 2.

Обжимные клеши - обжимка - кримпер - crimper

Рисунок 2.  Обжимные клещи

В) Несколько коннекторов типа RG-45 (Рис. 3).

Коннектор RG45

Рисунок 3.  Коннектор RG-45



Ход выполнения процедуры

1. Возьмем один из концов кабеля и снимем внешнюю изоляцию (внутреннюю изоляцию самих проводников снимать не нужно). Для этого берем обжимные клещи, которые включают в себя несколько областей. Первая область от рукоятки служит для обрезки проводников, вторая область служит для непосредственного обжима. Воспользуемся областью для обрезки проводников. Вставляем в область один из концов кабеля. Надрезаем по окружности изоляцию примерно 5 см от края провода. Снимаем изоляцию – Рис. 4.

UTP-кабель без изоляции

Рисунок 4.  UTP-кабель без изоляции

2. После снятия внешней изоляции видим 4 витые пары разных цветов. Расплетаем и выравниваем их в следующей последовательности в соответствии со стандартом T568B (слева-направо).

T568B

3. В итоге мы должны получить следующую картину (Рис. 5)

Провода UTP кабеля

Рисунок 5.  Расположение проводников. Стандарт T568B

4. Откусываем проводки с помощью обжимных клещей так, чтобы до внешней изоляции осталось 1,5 – 2 см, в соответствии с Рис. 6.

Обрезать витую пару

Подготовка витой пары к обжатию

Рисунок 6.  Обрезание и выравнивание проводников

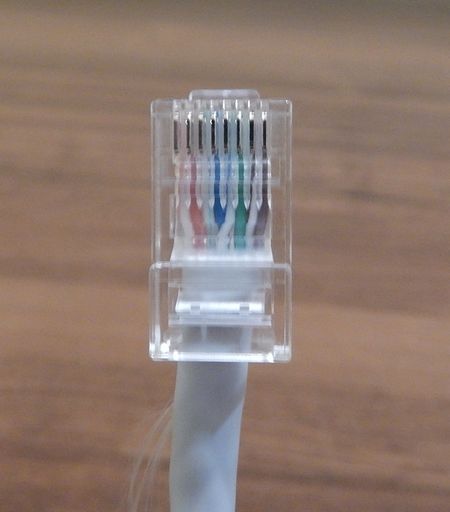

5. Вставляем проводки в коннектор RG-45, который располагаем защелкой вниз от себя, в соответствии с Рис. 7.

Витая пара - коннектор, twisted pair - connector

Витая пара - RG45, twisted pair - RG45

Рисунок 7.  Коннектор RG-45, подготовленный к обжиму

6. Помещаем коннектор со вставленным кабелем в обжимные клещи до характерного щелчка – Рис. 8.

Обжать витую пару

Рисунок 8.  Процесс обжима

7. Плавно, но сильно производим обжим. Повторяем 2 – 3 раза.

Обжим витой пары

Обжимка витой пары - патч-корд

Витая пара обжата, повторяем операцию для второго коннектора и коммутационный кабель или как говорят патч-корд (patching cord) готов.
